YUSB-01VTは、USBインターフェースを搭載したパソコン接続型の電圧・温度計です。
直流電圧の測定範囲は、±100mV ～ ±50Vです。
また、熱電対(B,R,S,N,K,J,E,T)による温度測定が可能で、バーンアウト検知機能により熱電対の断線を監視することが出来ます。

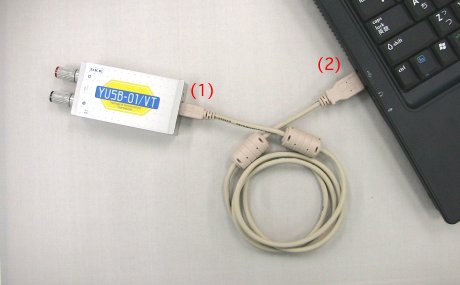

YUSB-01シリーズ接続は次のように行います
(1) USBケーブルの小さい方のコネクタ(mini-Bコネクタ)を測定モジュールに差し込みます。
(2) USBケーブルの反対側の大きい方のコネクタ(Aコネクタ)をパソコンのUSBポートに接続します。
 |
機能 |
| ■電圧測定機能 電圧(直流)測定範囲は、±100mV ～ ±50Vの広範囲な測定が可能です。またシャント抵抗を接続すれば、計装機器などのアナログ伝送出力(4-20mA)も測定可能です。 ■各種熱電対対応機能 JIS規格で規定されている熱電対(B,R,S,N,K,J,E,T)は、全て接続が可能です。 ■スムージング機能 アナログ信号に含まれるノイズを除去し、測定値の波形を滑らかにします。 平滑化度が大きい程波形が滑らかになり、小さいほど応答速度が速くなります。 ■バーンアウト機能 バーンアウト検知機能により熱電対の断線を監視することができます。 |
仕様
| 分類 | 電圧計 | ||||||||||||||||||||||||||||||||||||||||
| 型式 | YUSB-01VT | ||||||||||||||||||||||||||||||||||||||||
| 測定対象 | 直流電圧、および 温度(熱電対※1,※2,※5) | ||||||||||||||||||||||||||||||||||||||||
| 直流電圧測定 |
|
||||||||||||||||||||||||||||||||||||||||
| 温度測定 |
|
||||||||||||||||||||||||||||||||||||||||
| 許容入力電圧 | DC60V | ||||||||||||||||||||||||||||||||||||||||
| 耐電圧 | 入力端子 - ケース間 DC60V | ||||||||||||||||||||||||||||||||||||||||
| 許容周囲温湿度範囲 | 性能：0 ～ 50℃，85％RH以下※4 動作：-10 ～ 60℃，90％RH以下 保管・輸送：-30 ～ 70℃，95％RH以下 ※但し、結露なきこと |
||||||||||||||||||||||||||||||||||||||||
| インターフェース | USB2.0準拠(mini-Bコネクタ) | ||||||||||||||||||||||||||||||||||||||||
| 電源 | DC +4.5 ～ +5.25V(USBバス・パワーより供給) | ||||||||||||||||||||||||||||||||||||||||
| 消費電流 | 平均100mA以下 最大150mA以下 | ||||||||||||||||||||||||||||||||||||||||
| 材質 | アルミ(変換器筐体部) | ||||||||||||||||||||||||||||||||||||||||
| 質量 | 約90g(変換器のみ) | ||||||||||||||||||||||||||||||||||||||||
| 外形寸法 | 幅78mm／奥行40mm／高さ20mm (変換器本体，突起部含まず) |
||||||||||||||||||||||||||||||||||||||||
| 取扱説明書をダウンロードする | |||||||||||||||||||||||||||||||||||||||||
※
計測計器などのアナログ伝送信号(4-20mA)をシャント抵抗で変換しご使用いただく場合は、接続されるシャント抵抗の精度により電圧測定の精度が確保されない場合があります。
※1
組み合わせる熱電対は非接地型（絶縁型）を推奨（安全性、対ノイズ性能が高いため）接地型、露出型（非絶縁型）を使用する場合は、周囲にノイズ源が無く、熱電対～ケース間の電位差がDC60Vを超えない条件で使用してください。
※2
熱電対、補償導線等の出力インピーダンスは、１００Ω以下推奨です。
※3
確度は、測定モジュール単体の確度です。実測定では、熱電対の確度が加算されます。
※4
温度測定時の端子温度（冷接点温度）は０～５０℃の範囲で使用してください。
変換器周辺温度の急激な変化は冷接点補償誤差を大きくします。
※5
製品のパッケージには熱電対は含まれません。また、弊社では熱電対を取り扱っておりません。
専門メーカのものを別途ご購入願います。
